Descrizione del prodotto

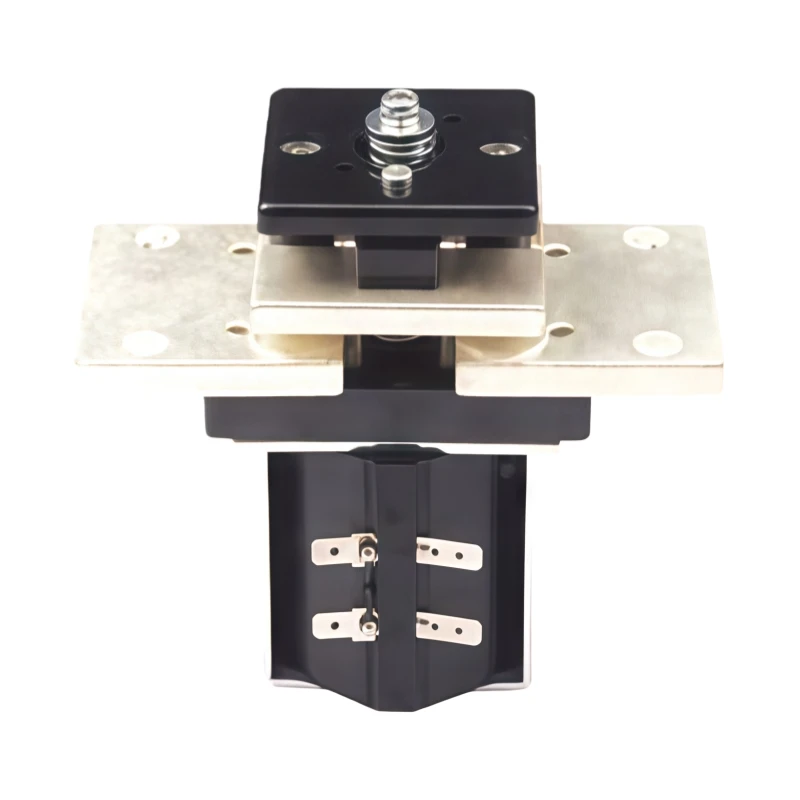

ASW800 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V DC 800A Utilizzare d per i carrelli elevatori elettrici elettrici re veicoli e macchinari di ingegneria Macchina Bus Barra di collegamento AOKAI DC contattore

ASW800 è un grande contattore corrente con una vita elettrica di 20.000 ore e una vita meccanica di 100.000 ore. Il dovere di lavoro è continuo a lavorare. La staffa di montaggio è forma "L". Il diodo è opzionale a seconda della richiesta del cliente.

FAQ:
D: Che cosa significa LVD?
A: Disconnessione bassa tensione.

D: Qual è la tensione di contatto principale massima commutata?
A: 60VDC senza blowouts magnetici / altrimenti 96VDC.

D: Quali sono i principali materiali di contatto?
R: Attualmente circa il 10% di cadmio, il resto è argento.

D: Quali sono i blowout magnetici?
R: Rara magneti di terra stampati nella copertura superiore che producono campi magnetici che agiscono sul contatto principale del contatto, estinguendo l'arco verso l'esterno. Ciò è particolarmente vero nel caso di "carico induttivo".

D: Qual è il tipo di carico peggiore da passare?
A: carichi induttivi prima, carichi capacitivi secondo, carichi resistivi sono i carichi di perdita da commutare.

Marca: AK / AOKAI
Nome: DC Contactor

Modello: ASW800 / SW800

Tensione nominale: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V ecc.

Corrente nominale: 800A
Dimensione: 128,5 * 65,5 * 150 ( mm )
Peso: circa 1650g

图片 64.png

SPECIFICHE

Tensione nominale della bobina	DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V ecc.
Corrente nominale del circuito principale (A)	800A
Tensione di contatto del circuito principale (carico: 100A)	≤80mV
Sotto (20 ± 5) ℃, tensione di raffreddamento	≤70%
Sotto (20 ± 5) ℃, tensione di discesa di raffreddamento	≥5%, ≤40%
Campo di fluttuazione accettabile della tensione di bobina	± 20%
Tempo di prelievo (Contatti N / O da chiudere)	≤30ms
Tempo di discesa (Contatti N / O da aprire)	≤20ms
Il tempo massimo di disconnessione dei contatti	≤5ms
Resistenza di isolamento	≥50MΩ
Forza dielettrica	50Hz / 60Hz 1000VAC / 1min
Corrente di sovraccarico	≤7Ie, ≤1s
Consumo di energia elettrica (W)	≤15.0W
Vita elettrica	20.000 volte
Vita meccanica	300 Migliaia di volte
Modalità di lavoro	Continuo
Modulo di Contatto	1 NO
Materiale di contatto	AgCdO / AgCuO
Carico nominale ausiliario di contatto (parti opzionali)	2A / 48V DC, 5A / 24VDC
Standard tecnico	GB14048.4-2010

UTILIZZO AMBIENTE

Altitudine	≤2Km	Temperatura ambiente	-25 ~ + 55 ℃
Grado di protezione internazionale	IP50	Tipo di installazione	III
Modo di installazione	Qualunque	Vibrazione	2,5 g (5 ~ 50) Hz
urto	50g, 11ms (mezza sinergia)

DIAGRAMMA SCHEMATICO

图片 65.png

SCHEMA DI INSTALLAZIONE

图片 66.png
