Descrizione del prodotto

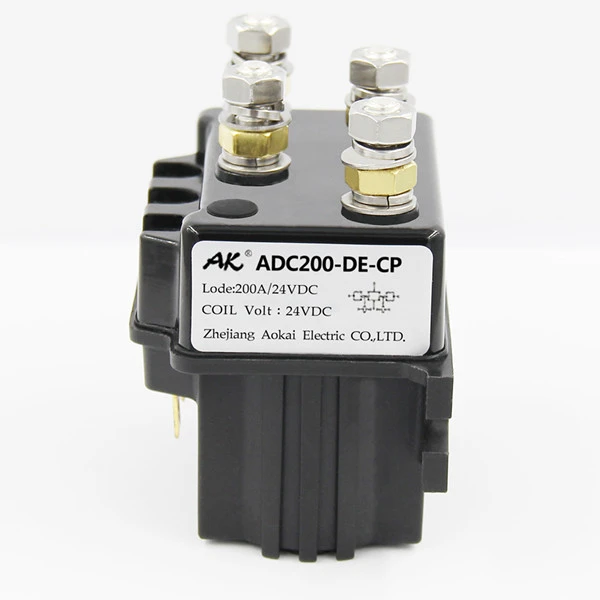

ADC 200-DE-CP 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200 A 2NO + 2NC DPDT Short -Time Duty Inserimento per contatti
L'ADC200-DE-CP è un contattore compatto che segue la progettazione stabilita dei nostri contattori mono blocco, configurati appositamente per l'inversione del motore. Adatto per carichi di corrente diretta e compatibile con i moderni sistemi di controllo elettronico, l'ADC200-DE-CP è sigillato a IP67 ed è ideale per applicazioni in applicazioni come argani a batteria, gru a veicolo e piccoli veicoli elettrici. Progettato per carichi interrotti, è adatto per commutare carichi Resistivi, Capacitivi e Induttivi.
L'ADC200-DE-CP è dotato di doppie contatti principali con punte in lega d'argento, resistenti a saldature, resistenti e di eccellente conducibilità. Ha i terminali M6 e le connessioni a bobina sono con le punte da 6,3 mm.
| Marca: AK / AOKAI Nome: Contattore di inversione DC Modello: ADC 200 - DE - CP / DC66P Tensione nominale: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V ecc.Corrente stimata: 200 A Duty di lavoro: Intermittente |
|
SPECIFICHE
| Tensione nominale della bobina | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V ecc. |
Corrente nominale del circuito principale (A) | Intermittente 200A |
Tensione di contatto del circuito principale (carico: 100A) | ≤80mV |
Sotto (20 ± 5) ℃, tensione di raffreddamento | ≤70% |
Sotto (20 ± 5) ℃, tensione di discesa di raffreddamento | ≥5%, ≤40% |
Campo di fluttuazione accettabile della tensione di bobina | ± 20% |
Tempo di prelievo (Contatti N / O da chiudere) | ≤30ms |
Tempo di discesa (Contatti N / O da aprire) | ≤20ms |
Il tempo massimo di disconnessione dei contatti | ≤5ms |
Resistenza di isolamento | ≥50MΩ |
Forza dielettrica | 50Hz / 60Hz 1000VAC / 1min |
Corrente di sovraccarico | ≤7Ie, ≤1s |
Consumo di energia elettrica (W) | Intermittent≤28.0W |
Vita elettrica | Intermittente 5.000 volte |
Vita meccanica | 300 Migliaia di volte |
Modalità di lavoro | Intermittente |
Modulo di Contatto | 2 NO e 2 NC |
Materiale di contatto | AgCdO / AgCuO |
Inizio Corrente | ≤4A |
Standard tecnico | GB14048.4-2010 |
UTILIZZO AMBIENTE
Altitudine | ≤2Km | Temperatura ambiente | -25 ~ + 55 ℃ |
Grado di protezione internazionale | IP67 | Tipo di installazione | III |
Modo di installazione | Qualunque | Vibrazione | 2,5 g (5 ~ 50) Hz |
urto | 50g, 11ms (mezza sinergia) | ||
DIAGRAMMA SCHEMATICO
SCHEMA DI INSTALLAZIONE
