Descrizione del prodotto
ASW400-2Bobina T disponibile 12 V/24 V/48 V/60 V/72 V/120 V CC400A 2NO+2NC DPDTParti di apparecchiature elettriche
I contattori ASW400-2T sono stati progettati per carichi di corrente continua, in particolare motori utilizzati su veicoli elettrici come camion industriali,
trattori aeroportuali, ecc.
Sono dotati di contatti principali a doppia interruzione con punte di contatto in lega d'argento, resistenti alla saldatura, resistenti all'usura e dotati di eccellente conduttività.
Il circuito di contatto principale dell'ASW400-2T, progettato per l'inversione del motore, è tale da avere un sistema di sicurezza integrato, in modo che se entrambe le bobine vengono energizzate contemporaneamente la disposizione dei contatti è un circuito aperto.
Installazione: Il montaggio avviene tramite la staffa di montaggio in dotazione.
Soffi magnetici: il montaggio di soffi magnetici rende sensibile la polarità e devono essere rispettati i contrassegni positivi sul coperchio superiore del contattore. Il suffisso "B" indica il montaggio di soffi magnetici.
Contatto ausiliario: indicato con "A", è possibile montare un contatto ausiliario con microinterruttore a doppio circuito normalmente aperto e normalmente chiuso, con valori nominali come mostrato di seguito.
| Marca: AK/AOKAI
Nome: contattore CC Modello: ASW400-2T / SW202 Tensione bobina disponibile: 12 V/24 V/48 V/60 V/72 V/120 V CCCorrente nominale: 400 A Dimensioni: 51*114*160 mm Peso: circa 2500 g |
|
SPECIFICHE
Tensione nominale della bobina |
12 V/24 V/48 V/60 V/72 V/120 V CC. |
|
Corrente nominale del circuito principale (A) |
400A |
|
Caduta di tensione del contatto del circuito principale (carico: 100 A) |
Inferiore o uguale a 80 mV |
|
Sotto (20±5) gradi, tensione di raffreddamento-in |
Inferiore o uguale al 70% |
|
Sotto (20±5) gradi, tensione di caduta-di raffreddamento |
Maggiore o uguale al 5%, Minore o uguale al 40% |
|
Intervallo di fluttuazione accettabile della tensione della bobina |
±20% |
|
Tempo di pull-in (contatti N/O da chiudere) |
Inferiore o uguale a 30ms |
|
Tempo di abbandono- (contatti N/O da aprire) |
Inferiore o uguale a 20ms |
|
Il tempo massimo di disconnessione dei contatti |
Inferiore o uguale a 5ms |
|
Resistenza di isolamento |
Maggiore o uguale a 50 MΩ |
|
Rigidità dielettrica |
50Hz/60Hz 1000VAC/1min |
|
Corrente di sovraccarico |
Inferiore o uguale a 7Ie, Inferiore o uguale a 1s |
|
Consumo energetico della bobina (W) |
Inferiore o uguale a 24,0 W |
|
Vita elettrica |
20.000 volte |
|
Vita meccanica |
300mila volte |
|
Modalità di lavoro |
Continuo |
|
Modulo di contatto |
2 NA e 2 NC |
|
Materiale di contatto |
AgCdO/AgCuO |
|
Carico nominale dei contatti ausiliari (parti opzionali) |
2 A/48 V CC, 5 A/24 V CC |
|
Norma tecnica |
GB14048.4-2010 |
AMBIENTE DI UTILIZZO
Altitudine |
Meno o uguale a 2Km |
Temperatura ambientale |
-25~+55 gradi |
|
Protezione internazionale |
IP50 |
Tipo di installazione |
III |
|
Modo di installazione |
Qualunque |
Vibrazione |
2,5 g (5 ~ 50) Hz |
|
Impatto |
50 g, 11 ms (mezza-onda sinusoidale) |
|
|
SCHEMA SCHEMATICO

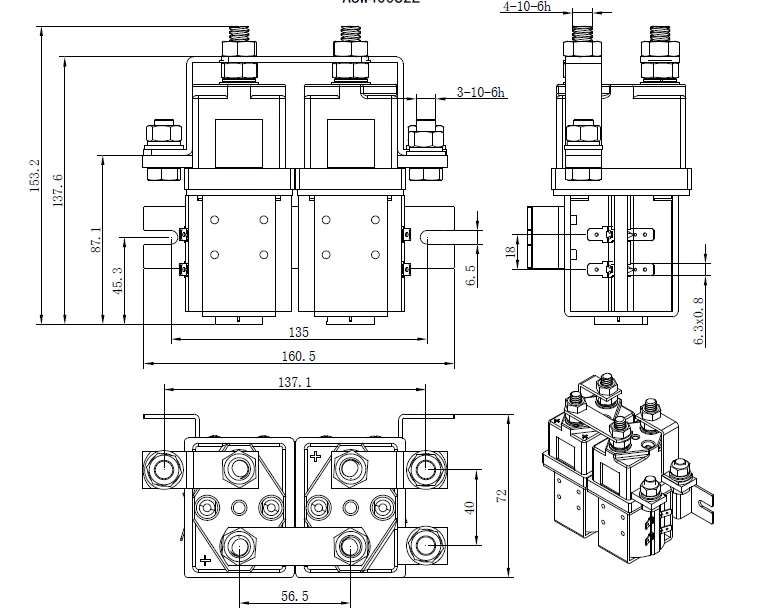

SCHEMA DI INSTALLAZIONE
Con interruttore ausiliario
