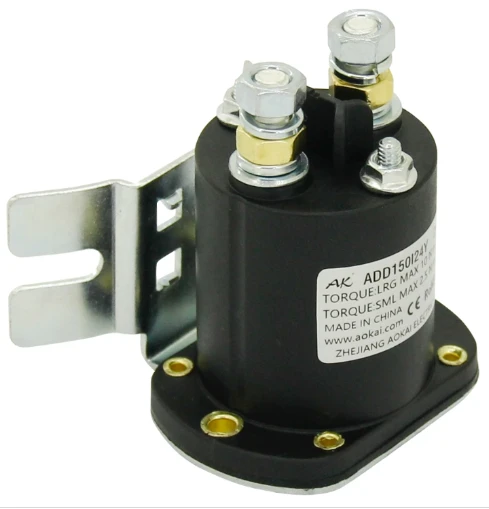

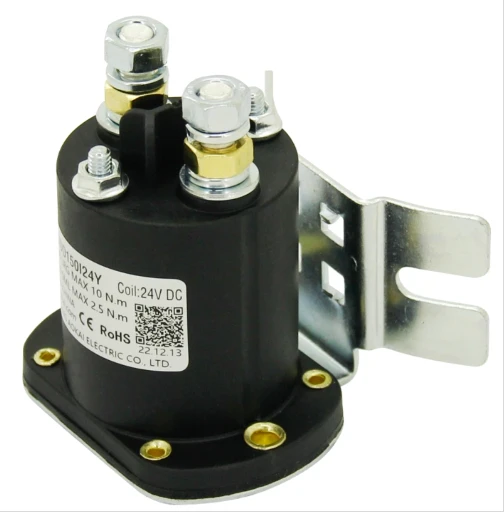

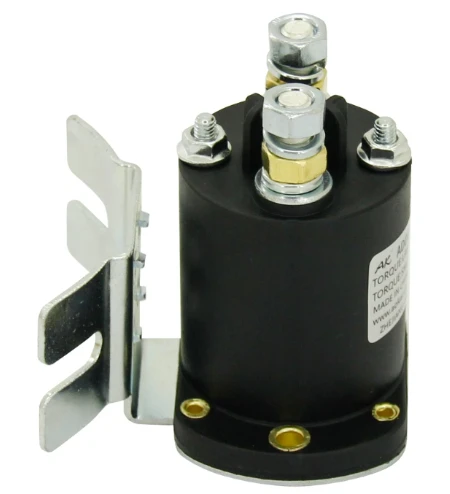

ADD250-I Relè 24 V CC SPST NO CC per unità di alimentazione della piattaforma elevatrice
Caratteristiche
◪ Carico intermittente da 150 A.
◪ Dispone di un set di contatti normalmente aperti.
◪ Consumo energetico della bobina Inferiore o uguale a 22 W.
◪ La resistenza di isolamento è fino a 100 MΩ (1.000 V CC), la tensione di tenuta tra il contatto e la bobina è 2 kV.
◪ Livello di protezione IP: IP67.
◪ Conforme ai requisiti IEC 60664-1, GB/T14048.1 e GB/T14048.4.
◪ Conforme ai requisiti RoHS (2015/863/UE), REACH (1907/2006/CE).
◪ Certificato di sicurezza: CE, RoHS
Specifiche
|
Parametri di prestazione (a 23grado) |
||
|
Disposizione dei contatti |
1NO |
|
|
Resistenza di contatto |
Inferiore o uguale a 5 mΩ |
|
|
Caduta di tensione sui contatti |
Inferiore o uguale a 80 mV (a 150 A) |
|
|
Corrente di sovraccarico |
Minore o uguale a 7le, ≯1s |
|
|
Intervallo di temperatura |
-40 gradi ~55 gradi |
|
|
Terminale di carico |
Filettatura esterna M6 |
|
|
Umidità |
5%~95%UR |
|
|
Dimensione esterna |
62,5 mm*61 mm*67,8 mm |
|
|
Dazio operativo |
Intermittente |
|
|
Durata elettrica con carico (resistivo) |
Maggiore o uguale a 50.000 volte |
|
|
Coppia di cablaggio del carico |
6-8N.m |
|
|
Tensione di ingresso- |
Inferiore o uguale al 70% degli Stati Uniti |
|
|
Tensione di caduta- |
5%-40% statunitense |
|
|
Contatta Periodo di rimbalzo |
Inferiore o uguale a 5ms |
|
|
Tempo di-entrata |
Inferiore o uguale a 20ms |
|
|
-Tempo di abbandono |
Inferiore o uguale a 10ms |
|
|
Rigidità dielettrica |
Tra i contatti principali |
50 Hz/60 Hz 1.500 V CA/1 min |
|
Tra i contatti principali e la bobina |
50 Hz/60 Hz 1.500 V CA/1 min |
|
|
Isolamento |
Stato iniziale |
100 MΩ 1 min |
|
Dopo la vita elettrica |
50MΩ 1min |
|
|
Shock |
Stabilità |
20 g (accensione) |
|
Forza |
50g |
|
|
Vibrazione |
3,5 g, 10~200 Hz, 1/2 onda sinusoidale (accensione) |
|
|
Durabilità meccanica |
Maggiore o uguale a 100.000 volte |
|
|
Coppia di cablaggio della bobina |
1.2 - 2.0 N.m | |
|
ADC300IParametri della bobina |
||||
|
Tensione bobina (V) |
Tensione di ingresso-(V) |
Tensione di caduta-(V) |
Resistenza della bobina (Ω) |
Consumo energetico della bobina (W) |
|
12V |
Inferiore o uguale al 70%Us |
5%-40% negli Stati Uniti |
7.3Ω±10% |
20W±10% |
|
24V |
Inferiore o uguale al 70%Us |
5%-40% negli Stati Uniti |
26.8Ω±10% |
22W±10% |
|
36V |
Inferiore o uguale al 70%Us |
5%-40% negli Stati Uniti |
65Ω±10% |
20W±10% |
|
48V |
Inferiore o uguale al 70%Us |
5%-40% negli Stati Uniti |
134Ω±10% |
20W±10% |
|
60V |
Inferiore o uguale al 70%Us |
5%-40% negli Stati Uniti |
190Ω±10% |
20W±10% |
|
72V |
Inferiore o uguale al 70%Us |
5%-40% negli Stati Uniti |
272Ω±10% |
20W±10% |
Introduzione al prodotto
Questa serie di contattori CC è ampiamente utilizzata in elettromobili, carrelli elevatori elettrici, argani elettrici, macchinari di ingegneria, ecc.
Codifica del modello
Schema elettrico
Schema delle dimensioni di installazione
Nota: questi dati sono solo per riferimento alla selezione del cliente, AOKAI ha fatto del suo meglio per garantire l'accuratezza delle informazioni. Le specifiche e i parametri del prodotto potrebbero essere modificati a causa di miglioramenti del prodotto ecc., potrebbero essere incoerenti perché non aggiornati in tempo. Per i parametri specifici e le prestazioni di ciascun prodotto, fare riferimento ai campioni forniti da AOKAI e alle corrispondenti specifiche firmate e controllate.
